接近开关的接线方法-知识科普

  • 时间:2022-07-12
  • 点击:5698

  经常有听到客户朋友问,接近开关怎么接线,那今天就来给大家具体讲解一下!


  三线式接近开关的接线方法:


  对于三线式NPN型接近开关,棕色的导线与一端负载,同时与电源正极相连;黑色的导线是信号线,与负载的另一端相连;蓝色的导线与电源负极相连。


  对于三线式PNP型接近开关,棕色的导线与电源正极相连;黑色的导线是信号线,与负载的一端相连;蓝色的导线与负载的另一端及电源负极相连。


  简言之,就是“棕正”“蓝负”“黑输出”。

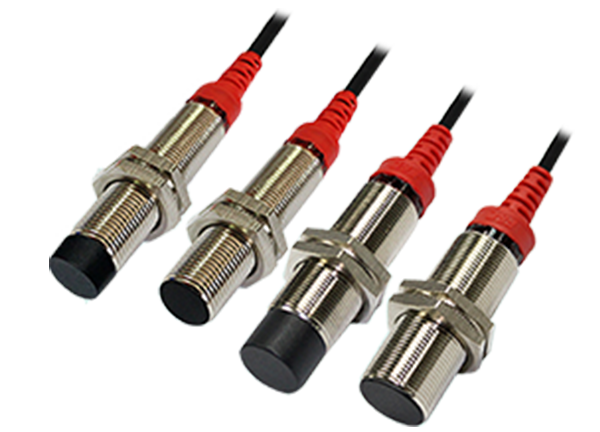

高速高精度接近传感器

  三线式接近开关怎么接线扩展资料:


  1)接近开关有两线制和三线制之区别,三线制接近开关又分为NPN型和PNP型,它们的接线是不同的。


  2)两线制接近开关的接线比较简单,接近开关与负载串联后接到电源即可。


  3)三线制接近开关的接线:红(棕)线接电源正端;蓝线接电源0V端;黄(黑)线为信号,应接负载。负载的另一端是这样接的:对于NPN型接近开关,应接到电源正端;对于PNP型接近开关,则应接到电源0V端。


  4)接近开关的负载可以是信号灯、继电器线圈或可编程控制器PLC的数字量输入模块。


  5)需要特别注意接到PLC数字输入模块的三线制接近开关的型式选择。PLC数字量输入模块一般可分为两类:


  一类的公共输入端为电源负极,电流从输入模块流出,此时,一定要选用NPN型接近开关;另一类的公共输入端为电源正极,电流流入输入模块,此时,一定要选用PNP型接近开关。大家千万不要选错了!

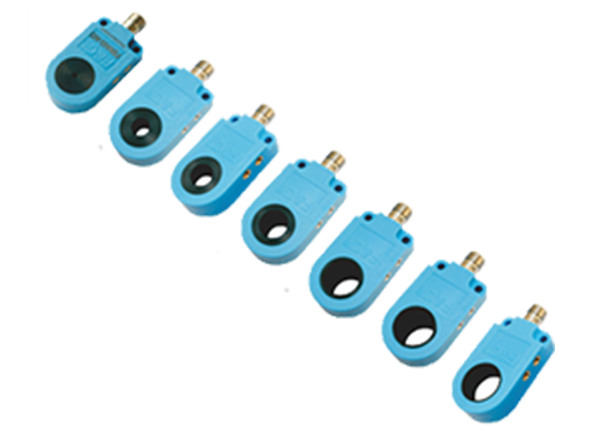

环型接近传感器

  如需帮助,您可拨打400-0731-388嘉准官方客服热线,专业工程师免费为您答疑解惑!
